Lýsing

MSR-516 sem er fest á rekki er samhæft við DIRECTV fasa þrjú fatamóttökukerfi með því að leyfa 4 LNB inntak og 1 loftnet og veita 16 útganga. 5X16 Rack mounted Satellite Multiswitch. Stöðugur 22 kHz tónn er veittur á 2 af inntakstengunum og 14 eða 18 dc straumur eru til staðar fyrir innri spennu og 18 jafnstraumstengi.

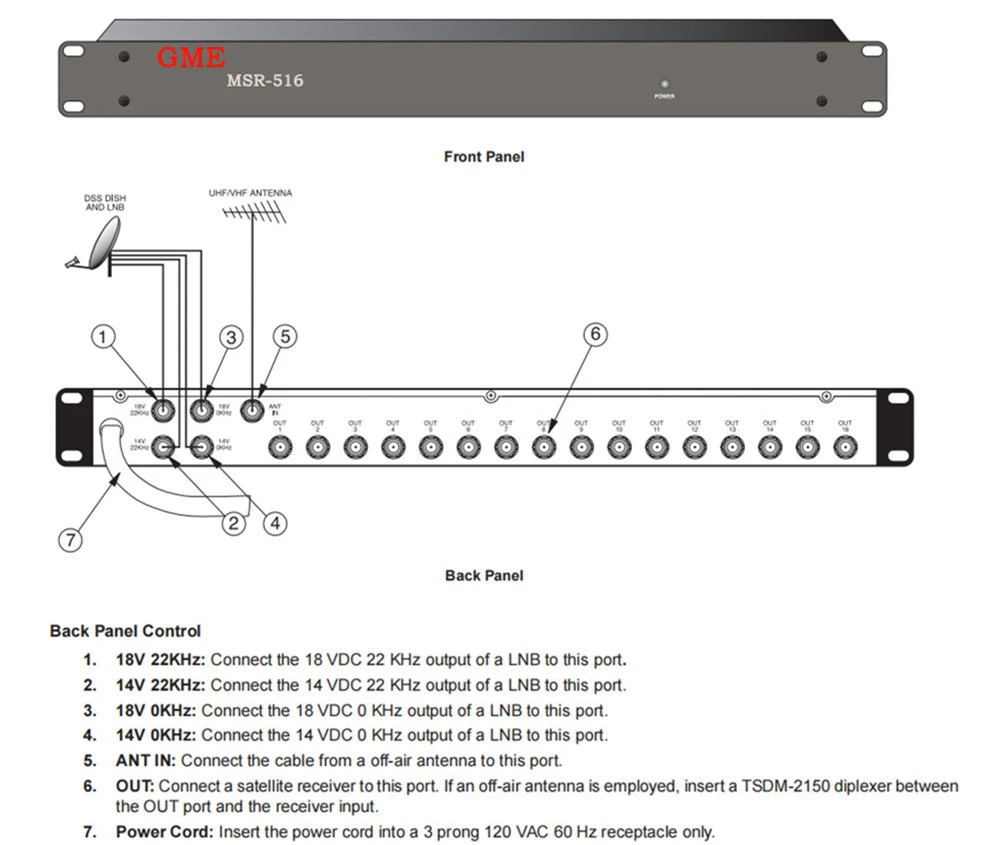

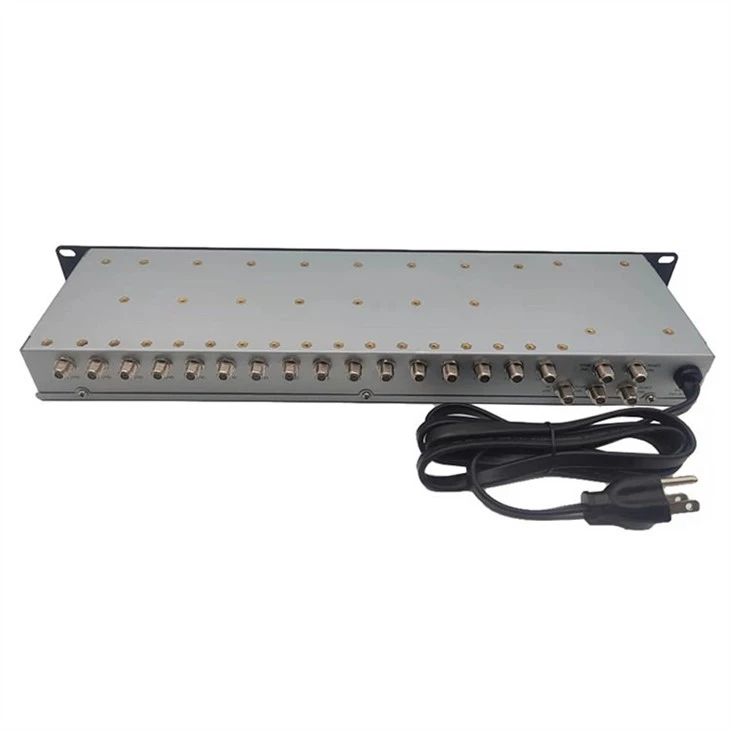

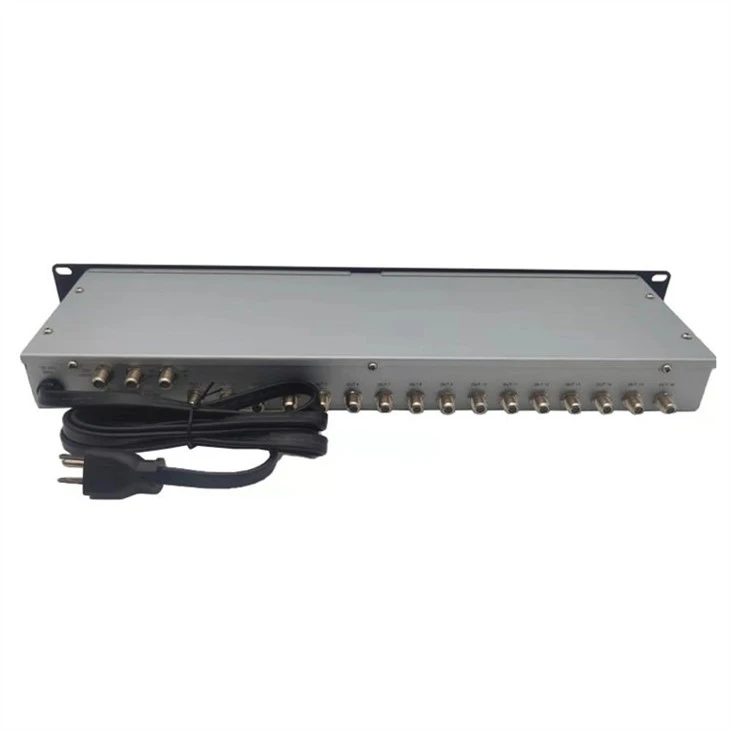

5 inntak einföld viðmótshönnun veitir 4 gervihnattapólunarinntak auk 1 utanloftnets og 16 útganga, fyrir fljótlega uppsetningu.
5X16 Rack Mounted Satellite Multiswitch Breitt tíðnisvið 40~2150MHz.
Samhæft við DIRECTV Phase III og önnur móttökukerfi sem nota 22kHz tónskipta PIN-díóða fylki dregur úr pólunarflutningstíma og stafrænum gripum, sem gefur samkvæm myndgæði.
14 eða 18 DC volt og 22kHz tónn er til staðar til að knýja LNB og stjórna innri skiptingu. Innbyggður-magnari bætir upp innsetningartapi, sem dregur úr þörf fyrir ytri mögnun. Þungur-skylda og afkastamikill innri aflgjafi kemur í veg fyrir of miklar kröfur um straumtöku á móttakara.

Forskrift

Upprunastaður: Guangdong, Kína
Gerðarnúmer: GDMS-003-2 (MSR-516)
HLUTI	DÝPÆKT	QC LÍTIÐ	PRÓFASKILYRÐI
FREQ. SVIÐ
MAUR INN			54~806 MHz
SAT INN			950~2150 MHz
ÚT			54~2150 MHz
INNSETNINGSTAP / (MAUR INN)	0 dB	-1,5 dB Hámark.	54 ~ 550MHz
INNSETNINGSTAP / (MAUR INN)	0 dB	-2,5 dB Hámark.	551 ~ 806MHz
GAIN (SAT IN)	4dB	2 dB mín.	950 ~ 1750 MHz
GAIN (SAT IN)	2 dB	0 dB mín	1751 ~ 2150 MHz
EINANGRUN
KROSSPAUTUN	- 30 dB	- 25 dB mín.	950 ~ 2150 MHz
ÚT TIL ÚT	- 15 dB	- 14 dB mín.	54 ~ 806 MHz
ÚT TIL ÚT	- 30 dB	- 28 dB mín.	950 ~ 2150 MHz
SAT INN AÐ SETJA INN	- 40 dB	- 35 dB mín.	950 ~ 2150 MHz
HÆTTU HLJÓMSVEITINGU	2 0 dB	15 dB mín	ANT PORT @ VIÐ 950 MHz
	2 0 dB	15 dB mín	SAT PORT @ Á 806 MHz
AFTUR TAP
INPUT/OUTPUT	- 6 dB	- 5dB mín	54 ~ 806 MHz
	- 10 dB	- 8 dB mín	950 ~ 1450 MHz
	- 8 dB	- 6 dB mín	1451 ~ 2150 MHz
INNSLAGSGÆTA
(1dB ÞJÁTTUN)
MAUR INN	108 dBuV	106 dBuV mín	VIÐ 67,25 MHz INNTAK
SAT INN	110 dBuV	108 dBuV mín	VIÐ 950 MHz INNTAK
LHCP/RHCP SWITHING POINT		14,0~15,0VDC
MULTI-SW 22KHz SWITHING POINT		150~300Vp-bls	Square Wave prófunarmerki
			Engin vélræn
OUTPUT 22KHz SINGNAL
EINKAFRÆÐI.		22±4KHz
AMPLITUDE		650±250mVp-bls
SPENNA/STRÚMSHEKKI
FÖST LNB HLUTISPENNA
13V/0KHz 13V/22KHz PORT		12,8~13,5VDC	0~300mA
18V/0KHz 18V/22KHz PORT		17,9~18,9VDC	0~450mA
POWER INN		120VAC±10% 60Hz
TENGI		"F" Tegund kvenkyns	ALLAR HAFNIR
ÓHÆLD		75 Ohm	ALLAR HAFNIR
