Lýsing

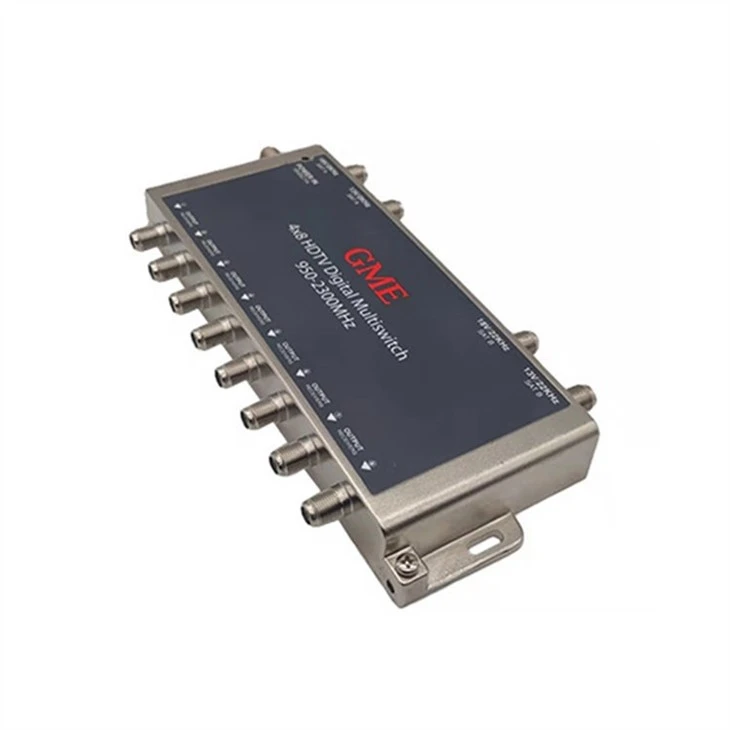

• 4x8 HDTV Digital Multiswitch er innsiglað þannig að hægt sé að nota hann hvort sem er innandyra eða utandyra. Það starfar á miklu hitastigi frá -34 gráðum til +60 gráður. Það inniheldur-kveikjuvísi til að aðstoða við uppsetningu eða bilanaleit.

• AC/DC einingin er búin endurstillanlegum varmarofa til að verjast skemmdum vegna skammhlaups við uppsetningu.

• AC/DC einingin er hönnuð fyrir tengingu við 4048 fjölswitch beint, eða fjarstýrð í gegnum almenna fáanlegri RG-6 snúru, allt að 100 fet. F-71 FF millistykki fylgir.

Þessi rofi gerir þér kleift að bæta 5-8 viðtökum við núverandi Shaw Direct gervihnattadiskinn þinn.

Tengdu allt að átta Shaw Direct eða FTA gervihnattamóttakara á heimili þínu með 4x8 HDTV Digital Multiswitch.

Settu sjónvarp í öll uppáhaldsherbergin þín með þessum hágæða fjölrofa sem er samþykktur til notkunar með Shaw Direct gervihnattakerfum.

- Tengdu allt að átta gervihnattamóttakara við eina fjöl-gervihnattadiskinn þinn með fjórum LNBF eða tveimur aðskildum gervihnattadiskum, hver með tvöföldum útgangi LNBF.

- F-tengi aflgjafi.

- Harðgerður, vatnsheldur rofi er hægt að nota innandyra eða utandyra.

ATHUGIÐ: Multiswitch er ekki ætlað að nota sem splitter. Allir 4 koax vírarnir frá gervihnattadisknum þínum VERÐA að vera tengdir til að þessi fjölrofi virki rétt.

Forskrift

Upprunastaður: Guangdong, Kína
Gerðarnúmer: GDMS-002 (4048)
HLUTI	DÝMISKUR	QC LÍTIÐ	PRÓFASKILYRÐI
1. FREQ. SVIÐ
INNSLAG EF TÍNDI		950 ~ 2300 MHz
2. INNSETNINGATAP	1 dB	- 0.5 dB MAX.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAX.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAX	2151~2300MHz
3. FLJÓTT	4 dB	6 dB MAX. (±3 dB)	950 ~ 1450 MHz
4. EINANGUN	6 dB	8 dB MAX. (±4 dB)	1451 ~ 2300 MHz
SAT INN AÐ SETJA INN	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
ÚT TIL ÚT	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
KROSSPAUTUN SÖMU GERHVITNAR	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
ÓMISEND SAELLITES	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451~ 2300 MHz
5. ATVINNUTAP
INNSLAG	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
INNSLAG	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
ÚTTAKA	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
ÚTTAKA	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6.INPUT GEÐA
1 dB ÞJÁPPNING	102 dBuV	100 dBuV hámark	950 MHz INNTAK
7. LHCP/RHCP ROFASTAÐUR		14,0 ~ 14,7VDC
8. MULTI-SW 22KHz ROFASTAÐUR 9. MULTI-SW ROFTÍMI		150-300mVp-p 3 US MAX.	SINUSBYLGJUPRÓFSTJÓN EKKERT VÉLFRÆÐI
10. ÚTTAKA 22KHz MÁL
EINKAFRÆÐI.		22 ± 4 KHz
AMPLITUDE		650 ± 250mVp-bls
11. NÚÐNEYSLA		90mA MAX.	Á AÐ NOTA RX PORT
12. SPENNA / STRÚMANDI FÖST LNB-SKIKKJUNARSPENNA Áskilin AT/FRÁ MULTI-SW 8 VÆNT NÚVERANDI Hleðslusvið
13V/0KHz og 13V/22KHz PORT	150-200mA	0 ~ 300 mA	12,8V ~ 13,5VDC
18V / 0KHz og 18V / 22KHz PORT	150-200mA	0-450mA	17,9V-18,9VDC
13. TENGIR		GERÐ „F“ KONA	ALLAR HAFNIR
14. MIKILISAFLUG
INNSLAG		100/240VAC 50/60 Hz
ÚTTAKA		18VDC / 1A
