Lýstu

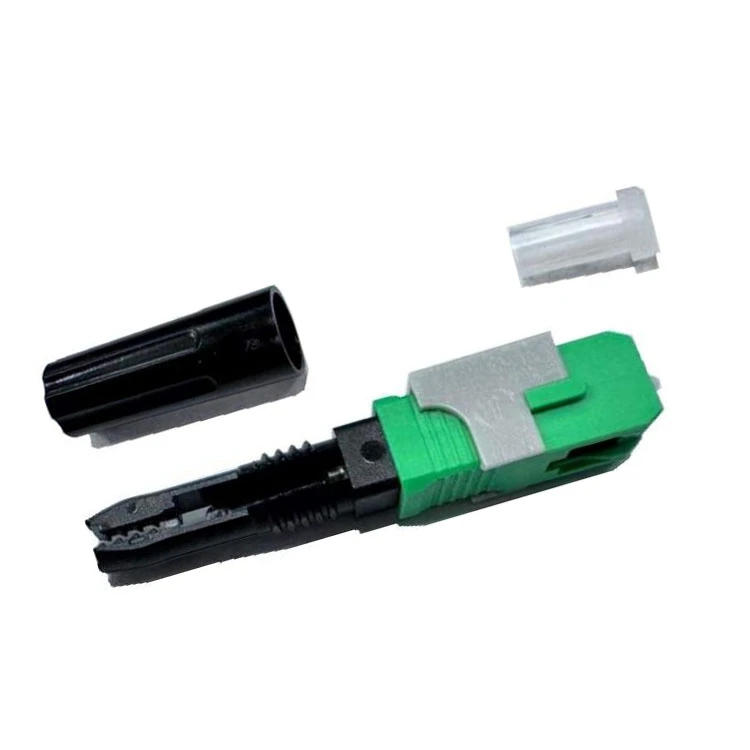

GD-SC/APC-06 tengið er tilvalið fyrir margs konar forrit. Hvort sem það er fyrir notendatengingar (FTTH), gagnaver, öryggiskerfi, kapalsjónvarp (CATV) eða önnur forrit sem krefjast öruggra ljósleiðaratenginga, þá er þetta tengi hin fullkomna lausn.
Umsókn:FTTx, Umbreyting gagnaherbergis
Viðeigandi lausnir
- Auðveld notkun, tengið er hægt að nota beint í ONU, einnig með festingarstyrk meira en 30N, það er mikið notað í FTTH verkefni netbyltingar. Það dregur einnig úr notkun á innstungum og millistykki, sparar kostnað við verkefnið.
- Með 86 stöðluðu innstungu og millistykki, tengir tengið milli fallsnúru og plástursnúru. 86 staðalinnstungan veitir fullkomna vernd með sinni einstöku hönnun.
- Gildir fyrir tengingu við innanhússsnúru sem hægt er að festa á vettvangi, pigtail, plástursnúru og umbreytingu plástursnúru í gagnaherbergi og notað beint í sérstökum ONU.
Tæknilýsing
| LÝSING | FORSKIPTI | TÆKNILEGAR UPPLÝSINGAR | ||||
| OPTÍSKAR | ||||||
| Innsetningartap (IL) | 1310nm og 1550nm | Minna en eða jafnt og 0,5 dB | ||||
| Ávöxtunartap (RL) APC |
1310nm og 1550nm | Stærra en eða jafnt og 55dB | ||||
| ALMENNT | ||||||
| Tegund tengi | SC | Grænn | ||||
| Ferrule Elements | APC | 8,0±0,5 gráður | ||||
| Þvermál | 2,5 mm | |||||
| Efni | Keramik sirkon | |||||
| Trefjar | G.657A2 | |||||
| Vélræn splicing | togstyrk | 4 N - 5 N | ||||
| Sett inn trefjar | 10 mm ±0,5 mm (125μ) | |||||
| Trefjalykkja | 18 mm ±0,5 mm (250μ) | |||||
| Lengd hlaups | 20 ár | |||||
| KABEL | Snúruhald | Hólf/skrúfa 30N /2Mín | ||||
| Flat Mini mynd 8 | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Mál | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| REKSTUR | ||||||
| Endurnýtanleiki | 5 sinnum | Auðveld samsetning - í sundur | ||||
| Samsetningarskref | 2 | |||||
| Regla/JIG | 1X10 TENGIR | |||||
| Merkt með nafnmerki framleiðanda 18*10mm | ||||||
| Cleaver tengi | 16,2 mm x (XXX) | |||||
| MERKING | ||||||
| TENGI | Nafn framleiðanda | |||||
| Nafn viðskiptavinar | ||||||
| Framleiðslulota # | ||||||
| UMBÚÐUR (Einstakur taska) |
Framleiðandi | |||||
| Framleiðslulota # | ||||||
| Fiber Preparation Image 1x1 mælikvarði | ||||||
| GÁMUR | ||||||
| UMBÚÐUR | Askja | 100 tengi +10 jigs | ||||
| Merking | Framleiðandi, gerð, Magn, Framl. Lot |
|||||
| Gæðaprófun | Optical Testing Sheet IL & RL | |||||
