Í nútíma breiðbandsaðgangsnetum,FTTH (Fiber to the Home)er orðin ráðandi dreifingarlausn. Eftir því sem eftirspurn neytenda eftir há-myndbandi, gagnvirku sjónvarpi og-háhraða interneti heldur áfram að aukast,AGC CATV móttakari (sjálfvirkur ávinningsstýrður kapalsjónvarpsmóttakari)gegnir sífellt mikilvægara hlutverki innan FTTH kerfa. Þessi grein veitir yfirgripsmikið yfirlit yfir vinnureglur, tæknilega kosti, umsóknaraðstæður og þróun iðnaðarins í FTTH AGC CATV móttakara-sem hjálpar lesendum að skilja þennan mikilvæga netþátt til fulls.
Hvað er FTTH AGC CATV móttakari?

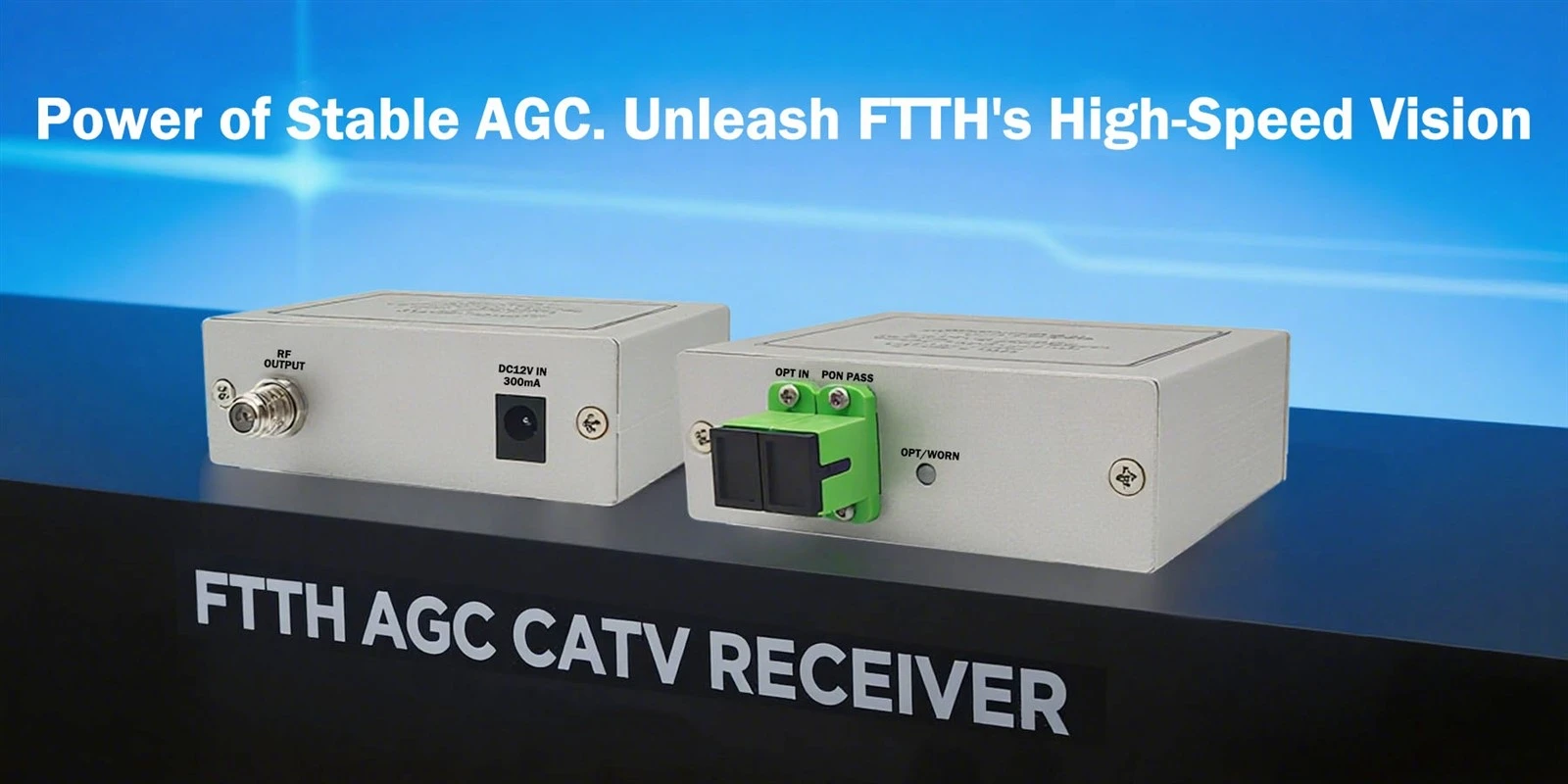

AnFTTH AGC CATV móttakarier sérhæft RF (radio frequency) merki móttökutæki hannað fyrir ljósleiðara-til--heimaneta. Það breytir hliðstæðum eða stafrænum CATV-merkjum sem send eru um ljósleiðara aftur í RF-merki sem eru samhæf við kóaxkapaldreifingu, sem gerir kleift að senda til enda-notendatækja eins og -toppkassa og sjónvörp.
Hugtakið "AGC“ stendur fyrirSjálfvirk ávinningsstýring, kraftmikil merkjamögnunartækni sem tryggir stöðugt úttaksmerkjastig-jafnvel þegar ljósafl inntaks sveiflast-og viðheldur þar með háum-vídeóflutningi.
Hvernig það virkar: Einfalt yfirlit
Ljósmerkjamóttaka: Tækið tekur á móti sjónrænum ljósmerkjum frá CATV (venjulega við 1550 nm bylgjulengd) í gegnum venjuleg trefjaviðmót eins og SC/APC frá OLT (Optical Line Terminal) eða ljósdreifingarstað.
Opto-Rafræn viðskipti: Innbyggður PIN eða APD ljósnemi breytir ljósmerkinu í rafmerki.
AGC vinnsla: Sjálfvirka styrktarstýringarrásin stillir magnarastyrk á kraftmikinn hátt byggt á komandi ljósafli, stöðugleika RF úttaksstigsins innan staðlaðra sviða (td 75 ± 3 dBµV).
RF úttak: Unnið útvarpsmerkið er sent í gegnum F-tengi til-kóax dreifikerfis notandans.
Af hverju er AGC svo mikilvægt?
Í raunverulegum-heimum FTTH dreifingar geta breytingar á lengd trefjatengis, skiptingarhlutföllum og umhverfishita valdið verulegum mun á mótteknu ljósafli milli endapunkta notenda. Án AGC:
Lítið ljósafl→ Minnkað merki-til-suðshlutfall → Myndbandssnjór eða pixlamyndun;
Mikið ljósafl→ Magnaramettun → Merkjaröskun og truflun á milli mótunar.
AGC-virkjaður CATV móttakari bætir sjálfkrafa upp fyrir þessar sveiflur,eykur til muna styrkleika kerfisins og tryggir stöðuga notendaupplifun-sérstaklega mikilvægt í stórum-skiptum PON netum (td 1:64 eða hærra).
Helstu tækniforskriftir og valviðmið
| Parameter | Dæmigert gildi/svið | Skýringar |
|---|---|---|
| Inntaksbylgjulengd | 1550 nm | Samhæft við EDFA magnara |
| Optical Input Power Range | -10 til +2 dBm (virkt svið AGC) | Meira úrval æskilegt |
| RF úttaksstig | 75 ± 3 dBµV | Samræmist stöðlum eins og GY/T 106-1999 |
| Tíðnisvið | 47–862 MHz eða 54–1002 MHz | Styður allt CATV rásarróf |
| C/N (Carrier-to-Noise Ratio) | Stærra en eða jafnt og 50 dB | Lykill vísbending um gæði merkja |
| CSO/CTB | Minna en eða jafnt og -65 dBc | Mælir ólínulega röskun |
Þegar þú velur móttakara skaltu forgangsraða AGC kraftsviði, flatneskju úttaks, áreiðanleika og stuðningi við fjarstjórnunarsamskiptareglur (td SNMP eða TR-069).
Umsóknarsviðsmyndir
Þrefalt-spila FTTH net: Samtímis afhenda gagna-, radd- og CATV þjónustu;
Uppfærsla HFC nettrefja: Skipt um eldri koaxial magnara til að auka bandbreidd og umfang;
Ný íbúðabyggð / snjöll samfélög: Dreift sem staðalbúnað í-lokunareiningum heima;
Hótel, íbúðasamstæður (MDUs): Miðstýrð uppsetning dregur úr rekstrarkostnaði.
Iðnaðarþróun og framtíðarhorfur
Þróun í átt að DOCSIS 4.0 og 10G-PON: Móttökutæki verða að styðja hærri bandbreidd og háþróuð mótunarkerfi;
Snjöll fjarstýring: Samþætting við IoT einingar fyrir-rauntíma stöðuskýrslur og forspárviðhald;
Smávæðing og lítil orkunotkun: Uppfyllir kröfur um fagurfræði og-orkunýtni í íbúðaumhverfi;
Stuðningur við 4K/8K Ultra-HD útsendingar: Krefst bættra C/N hlutfalla og línulegs frammistöðu.
