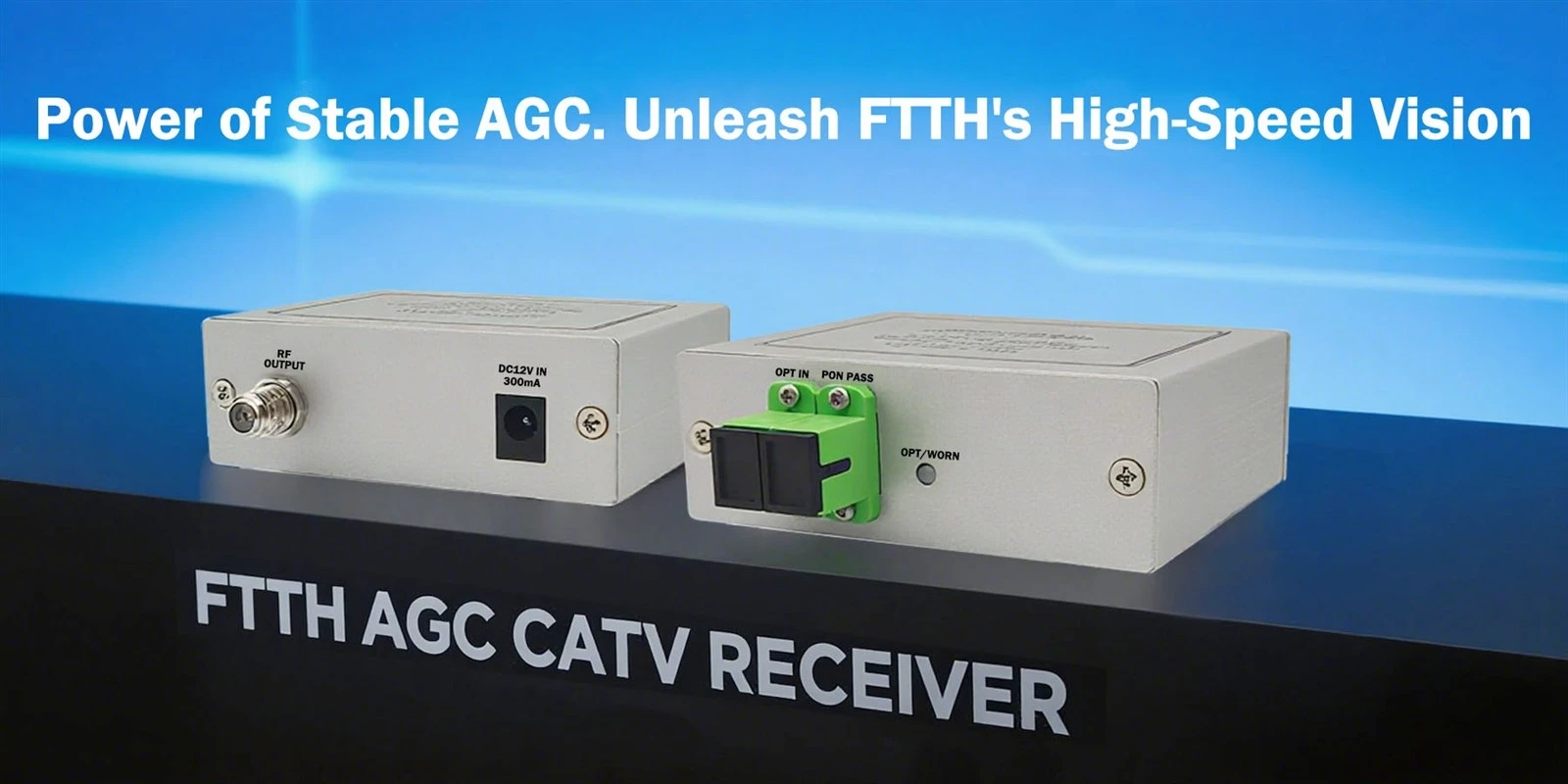

FTTH AGC CATV móttakarinn er kjarnatengitæki í nútíma Fiber-to-the-Heimanetum (FTTH), sem þjónar tvöföldu hlutverki „optísks merkjaþýðanda“ og „merkjastöðugleika“. Kjarnaverkefni þess er að aðskilja og umbreyta samsettu ljósbylgju-sem flytur há-internetgögn og há-gæða sjónvarpsútsendingarmerki sem send eru í gegnum eina trefjar- á skilvirkan og áreiðanlegan hátt í rafmerki sem hægt er að nota beint af staðalbúnaði innan heimilisins. Eftirfarandi er yfirgripsmikil og ítarleg-útskýring á tæknilegum upplýsingum, vinnuaðferðum og mikilvægi þess.
I. Kjarnastarfsemi og staðsetning
Í dæmigerðu þrefaldri-leikja FTTH neti þarf einn dropa trefjar að senda samtímis:
Gagnamerki niðurstreymis:Notar venjulega 1490nm bylgjulengd, fyrir internetaðgang, VoIP, osfrv.
Uppstreymis gagnamerki:Notar venjulega 1310nm bylgjulengd, fyrir notendaupphleðslugögn.
Niðurstraums CATV myndbandsmerki:Notar venjulega 1550nm bylgjulengd, til að senda hliðstæða og stafræna sjónvarpsþætti.
TheFTTH AGC CATV móttakarier sérstaklega ábyrgur fyrir vinnslu 1550nm bylgjulengdar CATV myndbandsmerkisins. Það dregur nákvæmlega þetta sjónmerki úr trefjaranum, breytir því í útvarpstíðni (RF) rafmerki og sendir það frá sér með kóaxsnúru í sjónvörp eða -topbox. Það er innbyggt-Automatic Gain Control (AGC)er lykillinn að því að tryggja notendaupplifun. Það bætir sjálfkrafa upp fyrir sveiflur í ljósleiðaraflinu sem stafar af þáttum eins og fjarlægð ljósleiðara, beygju eða umhverfishitabreytingum, og tryggir að úttak RF merkja til sjónvarpsins haldist stöðugt. Þetta kemur í veg fyrir myndvandamál eins og snjó, mósaíkmynstur eða truflanir.
II. Í-dýpt greining á lykilþáttum og tækni
1. Optical Front-End og WDM Filter
Nákvæmni síun:Tækið samþættir-afkastamikilli bylgjulengdsdeild (WDM) síu. Passband eiginleikar þess eru mjög fínstilltir fyrir 1550nm bylgjulengdina, sem gerir nákvæman aðskilnað 1550nm CATV sjónmerkisins frá blönduðum 1310/1490/1550nm ljósmerkjum með mjög lágu innsetningartapi og þverræðu. Það tryggir einnig að sjónmerki gagnarásarinnar fari í gegnum án taps (í síðara ONU/sjónamótaldið til vinnslu).
Ljósnemi (PIN eða APD):Þetta er "auga" viðtakandans. Það breytir aðskildu 1550nm ljósmerkinu í veikt rafmagnsmerki. Fyrir langa-fjarlægð, mikla-aflinntaksaðstæður, er hægt að nota Avalanche Photodiode (APD) vegna innri styrks þess og meiri næmi.
2. Nákvæm virkni sjálfvirka ávinningsstýringarkerfisins (AGC).
AGC kerfið er „vitrænt hjarta“ alls tækisins, sem starfar sem samfelld lokuð-lykkja endurgjöf:
Merkjaskynjun:Kerfið fylgist stöðugt með RF-merkjastigi eftir ljósumbreytingu og upphafsmögnun.
Samanburður og villumyndun:Það ber saman greint merkjastig við forstillt, tilvalið viðmiðunarstig til að reikna út villugildi.
Dynamic Gain Adjustment:Þetta villumerki keyrir breytilegan styrk magnara (VGA) eða stjórnar hlutdrægni ljósnemans. Ef ljósafl inntaks minnkar (td í -8 dBm), skipar AGC aukningu á aukningu. Ef ljósafl inntaksins eykst (td í +2 dBm), dregur það úr aukningunni að sama skapi.
Stöðugt úttak:Með þessari kviku aðlögun, óháð því hvernig ljósafl inntaksins er breytilegt innan tilgreinds breiðu sviðs (td +2 dBm til -8 dBm), er hægt að viðhalda endanlegu úttaks RF merkjastigi (td 65 dBµV að nafnvirði) með miklum stöðugleika, venjulega innan skekkju sem nemur ±1 dB. Þetta útilokar algjörlega vandamál með myndgæði af völdum merkisveiflna.
3. RF vinnsla og úttakseining
Fjölþrepa mögnun og jöfnun:Eftir að hafa verið stjórnað af aðal-AGC fer merkið inn í síðari RF-mögnunarkeðju til að ná nægilegri framleiðslugetu. Háþróaðar gerðir geta einnig innihaldiðSjálfvirk hallastýring (ASC), sem getur sjálfkrafa bætt upp mismunadrifssvörun ljósleiðarans við RF-undirbera með mismunandi tíðni, sem tryggir flatneskju yfir allri sjónvarpstíðnibandbreiddinni (td 47-1000 MHz eða hærra).
Úttakstengi og einangrun:Veitir venjulega 1 til 4 RF úttakstengi (td F-tengi) með mikilli einangrun til að lágmarka truflun á milli margra útganga. Gáttirnar eru með góða vörn gegn eldingum og rafstöðueiginleikum (ESD).
4. Byggingarhönnun og umhverfisaðlögunarhæfni
Harðgerður girðing:Notar venjulega steypt álhús úr steyptu áli, þjónar þreföldu hlutverki varmaleiðni (sækir varma á skilvirkan hátt frá innri mögnurum), rafsegulvörn (EMI) (komur í veg fyrir utanaðkomandi truflun og innri merkaleka) og vélrænni vörn.
Öll-veðurvernd:Úti- eða inni-/útilíkön búa yfir mikilli vatns- og rykþéttri getu (td IP65 einkunn), sem geta staðist erfiðar aðstæður eins og mikinn kulda, hátt hitastig og mikinn raka, sem tryggir áreiðanlega-langtíma notkun.
Sveigjanleg uppsetning:Fyrirferðarlítil hönnun styður vegg-uppsetningu, stöng-uppsetningu eða staðsetningu á borðborði, aðlögun að mismunandi uppsetningarstöðum innan heimilisins (td upplýsingabox, við hlið sjónvarpsskápa).
III. End-to-Enda verkflæði í FTTH neti
Merkjainnspýting:1550nm bylgjulengd CATV sjónmerki frá höfuðenda símafyrirtækisins er sameinað 1490/1310nm gagnamerki frá OLT aðalskrifstofunni við utanaðkomandi WDM sameina eða sjónmagnara. Samanlagt merkið er sent í gegnum grunnnet og dreifikerfisþræði til húsnæðis áskrifanda.
Merkjaskilnaður:Falltrefjarinn tengist fyrst við ljósskiptar (ef hann er til staðar), síðan við búnaðarsvæði viðskiptavinarins. Hér er inntakshöfn áFTTH AGC CATV móttakaritekur á móti blönduðu ljósmerkinu. Innri WDM sían hennar „strilar“ fyrst af 1550nm CATV sjónmerkinu og beinir því að CATV móttakaraleiðinni. Eftirstandandi 1310/1490nm sjónmerki eru send út í gegnum sérstakan pigtail til Optical Network Unit (ONU) til að vinna úr internet- og raddþjónustu.
Ljósmyndun og stöðugleiki:Afrætt 1550nm ljósmerkið er breytt í RF rafmerki með ljósnemaranum. AGC hringrásin starfar í rauntíma- og tryggir að jafnvel þótt ljósafl sveiflast lítillega vegna veðurbreytinga eða netfínstillingar-, þá helst umreiknaður RF merkjastyrkur stöðugur.
Merkjadreifing:Stöðugt og magnað hágæða RF merki er dreift með kóaxsnúru til ýmissa sjónvarpsstöðva eða -topboxa um allt heimilið, sem gerir notendum kleift að horfa á skýra, flöktandi-ókeypis sjónvarpsþætti í beinni.
IV. Samantekt um kjarna kosti og gildi
Fullkomin stöðug notendaupplifun:AGC tækni virkar sem ósýnilegur verndari, dregur fullkomlega úr merkjasveiflum sem notendur sjá ekki, og skilar stöðugt skýrum myndum.
Mikil bandbreidd og framtíðarsamhæfi:Styður RF bandbreidd allt að 1 GHz eða jafnvel 1,2 GHz, geymir nóg pláss fyrir 4K/8K Ultra HD sjónvarp, gagnvirkari rásir og framtíðaruppfærslur á þjónustu.
Einfaldað netkerfi og kostnaðarsparnaður:Að senda alla þjónustu yfir einn ljósleiðara dregur verulega úr flækjum og rekstrarkostnaði símafyrirtækisins. Fyrir notendur sparar mikil samþætting tækisins pláss og einfaldar uppsetningu.
Óvenjulegur áreiðanleiki og ending:Iðnaðar-hönnun og fulllokuð smíði tryggja 24/7 samfelldan stöðugan rekstur með mjög langan meðaltíma milli bilana (MTBF), sem lækkar heildarkostnað við eignarhald yfir líftíma þess.
Plug-and-Play og þægilegt viðhald:Tækið þarf venjulega enga flókna sviðsstillingu, þar sem úttaksstigið er sjálfkrafa stöðugt. Netvöktunarkerfi geta fylgst með stöðu þess með fjarstýringu með burðarbylgju eða á annan hátt, sem auðveldar bilanaviðvörun og staðfærslu.
TheFTTH AGC CATV móttakarier miklu meira en einfaldur „optískur-í-rafmagnsbreytir. Það er flókið undirkerfi sem samþættir háþróaða ljóssíun, nákvæma ljósaumbreytingu, skynsamlega lokaða-lykkjustýringu og harðgerða iðnaðarhönnun. Það er mikilvægur hlekkur til að tryggja hnökralausa afhendingu hágæða myndbandsþjónustu á „síðustu hundrað metrum“ af trefjum-til-heimilisins, sem tryggir hljóðlaust að milljónir heimila geti notið stöðugrar, skýrrar og ríkulegrar sjónvarpsþjónustu. Það er ómissandi greindur endabúnaður í nútíma fullum sjónrænum aðgangsnetum.
