Lýsing

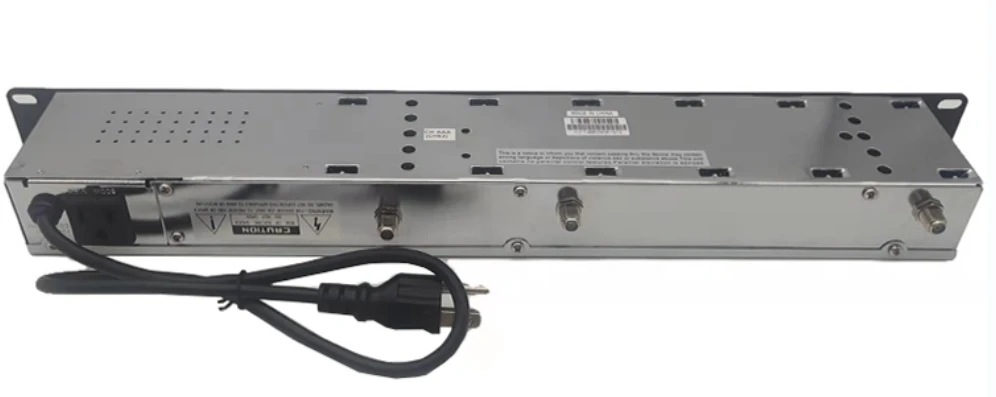

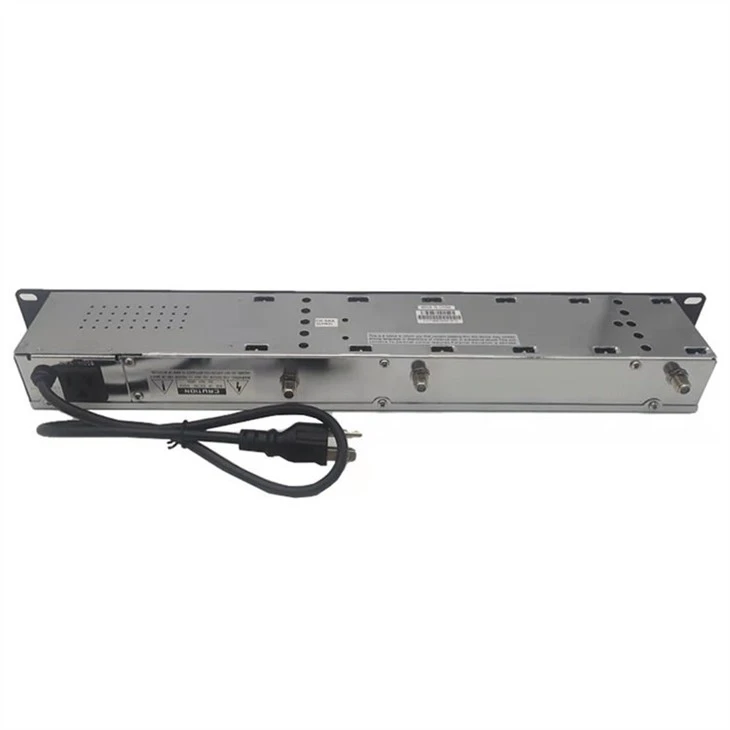

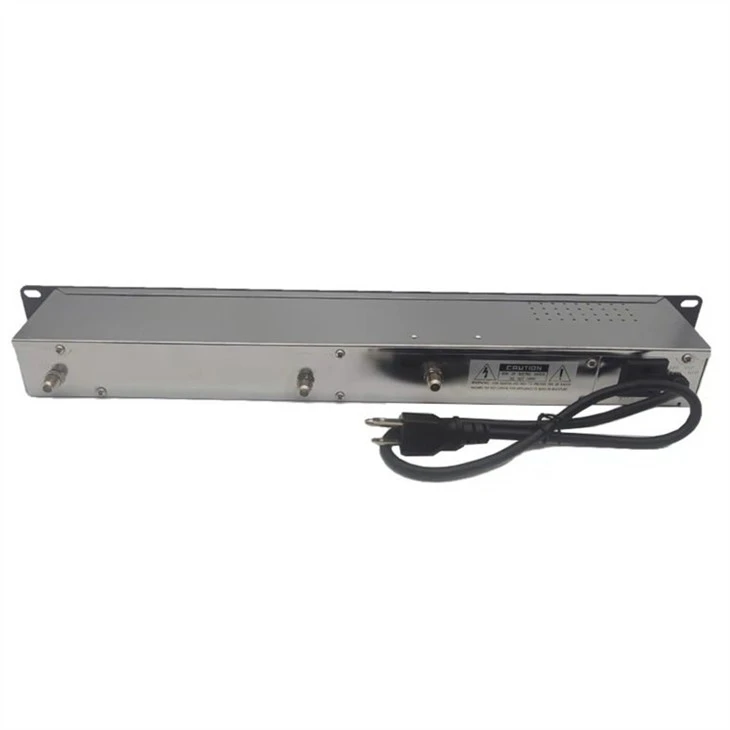

CT-SAW860 er hljóð-/myndstýribúnaður sem er algjörlega fastur-sem veitir mótaðan myndbands- og hljóðvarpsúttak á fastri rás frá 54MHz til 860MHz.
SAW Filtered Audio Video Modulator tekur við venjulegu pólunarmyndbandi á 0,7-2,5 Vp-p stigi frá myndbandsgjöfum eins og gervihnattamóttakara, demodulator, sjónvarpsmyndavél, DVD spilara eða myndbandsupptökutæki.

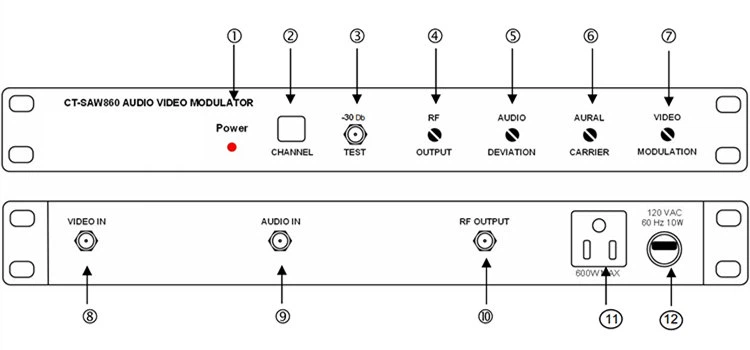

Einingin veitir hágæða mynd-, lit- og hljóðmerki á hvaða ónotuðu rás sem er innan MATV-, SMATV- eða CATV-kerfis með lokuðum hringrás. Til að auðvelda notkun eru allar stigstýringar staðsettar á framhliðinni.
Forskrift
|
Upprunastaður: Guangdong, Kína |
|
|
Gerðarnúmer: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Úttaksrásir |
Sjónvarp VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Framleiðslustig |
+55 dBmV (lágmark) |
|
3. Output Level Range |
13 dB |
|
4. A/V flutningshlutfall |
-7dB til -22dB |
|
5. Spurious Output |
-60 dB undir myndbandsbera (@A/V flutningshlutfall -15 dB, úttaksstig: +55dBmV) |
|
6. Tíðni nákvæmni/stöðugleiki |
±5 KHz |
|
7. Úttaksviðnám |
75 ohm |
|
8. Output Return Tap |
9 dB |
|
MYNDBAND |
|
|
1. Vídeóinntaksstig |
0,7 Vp-p lágmark @87,5% mótun |
|
2. Mismunahagnaður |
<5% (10 to 90% APL) |
|
3. Mismununarfasi |
<5˚ (10 to 90% APL) |
|
4. Suð og hávaði |
-60 dB @87,5% mótun |
|
5. Hlutfall sjónræns hávaða |
60 dB @ 4 MHz BW |
|
6. Tíðniviðbrögð |
±1,7 dB (30 Hz til 4,2 MHz) |
|
HLJÓÐ |
|
|
1. Inntaksstig |
0,8 Vp-p fyrir ±25 KHz frávik |
|
2. Inntaksviðnám |
600 ohm ójafnvægi |
|
3. For-Áhersla |
75 µSec |
|
ALMENNT |
|
|
1. Power Input Range |
120 VAC, 60 Hz |
|
2. Rekstrarhiti |
32 ˚F ~ 122 ˚F |
|
3. Tengi |
Öll "F" gerð |
|
VÉLFRÆÐI |
|
|
1. Mál |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Þyngd |
4,3 pund |

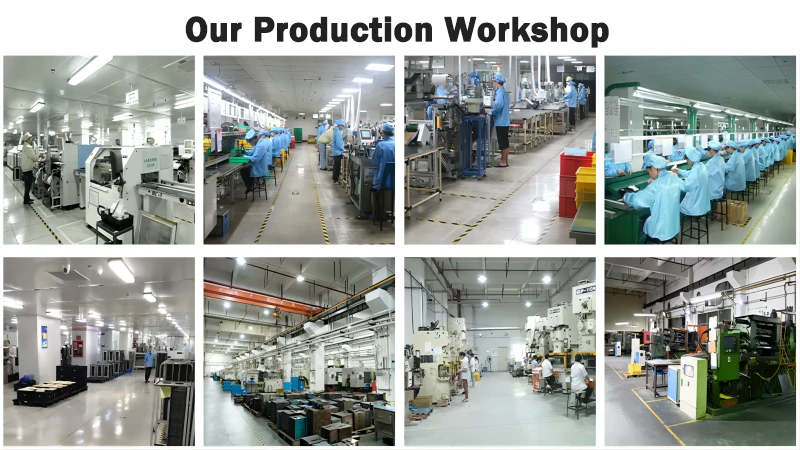

Goodmind Electronics (Shenzhen) Co., Ltd. var stofnað árið 1992 með skráð hlutafé 18 milljónir Bandaríkjadala. Eigin verksmiðja hennar er staðsett í Shenzhen og hefur meira en 1000 starfsmenn. Það er há-tæknifyrirtæki sem samþættir rannsóknir og þróun, framleiðslu, sölu og þjónustu. Fyrirtækið sérhæfir sig í faglegu framleiðslufyrirtæki fyrir loftnet / netsamskipti / Bluetooth / AV fylgihluti / snjallheimili / fylgihluti fyrir bíla. Verksmiðjan er lóðrétt samþætt. Verksmiðjan er með plastvinnslu, málmstimplun, sinksteypu, SMT, DIP og samsetningarmiðstöð. Fyrirtækið hefur sterkan fjárhagslegan styrk, fagmannlegt rannsóknar- og þróunarteymi, framúrskarandi framleiðslubúnað og sléttan framleiðslu og leggur metnað sinn í að búa til hágæða vörur fyrir viðskiptavini.
Hvað er SAW síaður hljóðmyndamótari?
SAW Filtered Audio Video Modulator er tæki sem almennt er notað í hliðrænum sjónvarpskerfum til að senda út hljóð- og myndmerki. Það notar Surface Acoustic Wave (SAW) síu til að móta og sía mótað merkið nákvæmlega, tryggja samræmi við sérstaka tíðnistaðla og draga úr truflunum.
Hvernig virkar SAW sía í þessu samhengi?
Surface Acoustic Wave (SAW) sía er hljóðbylgjubúnaður sem síar og vinnur rafræn merki á útvarpstíðnum. Í þessum mótara hjálpar það að betrumbæta tíðnieiginleika hljóð-myndmerkisins, tryggja að það haldist innan tiltekins tíðnirófs og lágmarkar truflun.
Hver er tilgangurinn með SAW síu í hljóðmyndamótara?
SAW sían í mótunartækinu þjónar til að móta og sía mótaða merkið. Það hjálpar til við að uppfylla tiltekna tíðnistaðla, koma í veg fyrir truflun á aðliggjandi rásum og bæta heildargæði hljóðsins-myndmerkisins.
SAW síaður hljóðmyndamótari
SAW (Surface Acoustic Wave) Filtered Audio Video Modulator er tæki sem notað er í hliðrænum sjónvarpskerfum til að senda út hljóð- og myndmerki. Það inniheldur SAW síu, sem er hljóðbylgjubúnaður, til að móta og sía mótað merkið nákvæmlega. Þetta hjálpar til við að tryggja samræmi við sérstaka tíðnistaðla og dregur úr truflunum.
Er þessi tegund af mótunartækjum ennþá viðeigandi með breytingunni á stafrænar útsendingar?
Með víðtækri breytingu yfir í stafrænar útsendingar verða hefðbundnir hliðrænir hljóð--myndbönd með SAW síum að verða sjaldgæfari. Stafræn útvarpskerfi nota oft fullkomnari mótunar- og kóðuntækni.
Hvernig bregst mótarinn við truflunum frá aðliggjandi rásum?
SAW sían á þátt í að draga úr truflunum frá aðliggjandi rásum eða óæskilegum merkjum. Það tryggir að mótað merkið haldist innan úthlutaðs tíðnisviðs, sem lágmarkar hættuna á truflunum.
Algengar spurningar
Sp.: Getur SAW síaður hljóðmyndamótari séð um margar rásir?
A: Já, allt eftir hönnun og forskriftum, getur mótari séð um margar rásir. Það er mikilvægt að athuga getu tækisins og tryggja samræmi við svæðisbundna útvarpsstaðla.
Sp.: Hvernig tryggi ég samhæfni við staðla fyrir svæðisútsendingar?
A: Það er nauðsynlegt að hafa samráð við framleiðendur eða birgja til að tryggja að SAW Filtered Audio Video Modulator uppfylli sérstaka útsendingarstaðla og reglugerðir á þínu svæði.
Sp.: Er áframhaldandi stuðningur við viðhald og uppfærslur fyrir þessa tegund búnaðar?
A: Þar sem hliðræn útsendingarkerfi eru lögð niður getur stuðningur við viðhald og uppfærslur á hefðbundnum hliðstæðum mótum orðið takmarkaður. Íhugaðu að skipta yfir í stafrænar lausnir fyrir langtíma-hagkvæmni.
