Lýsing

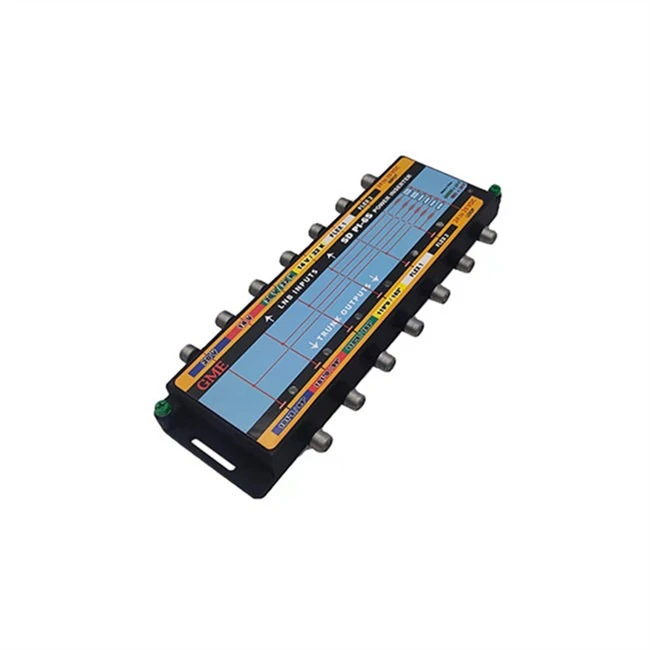

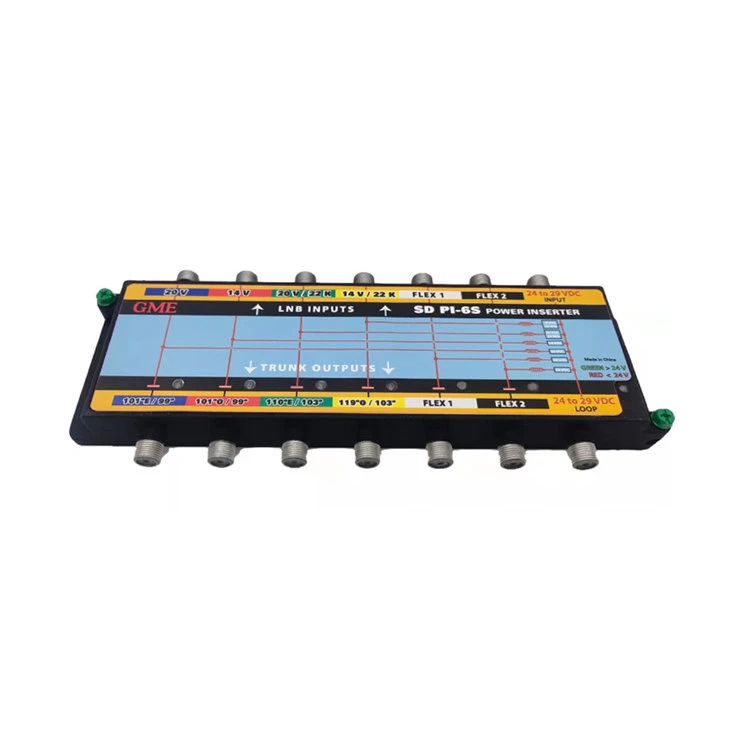

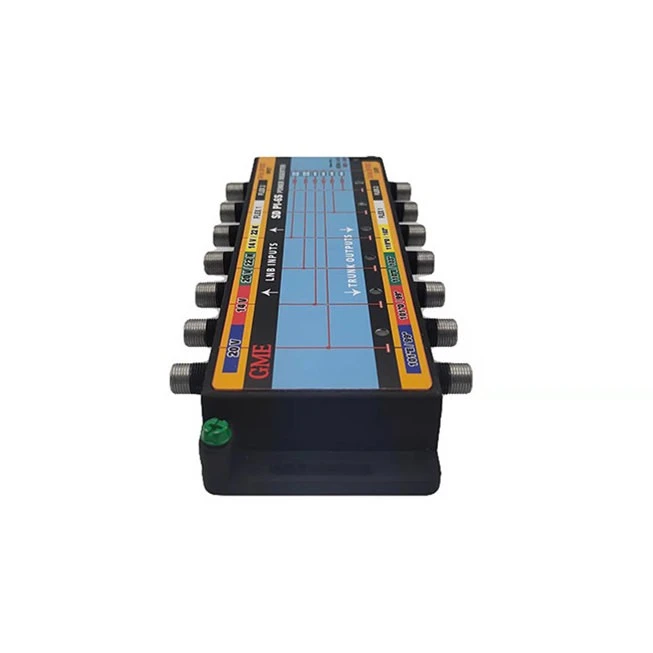

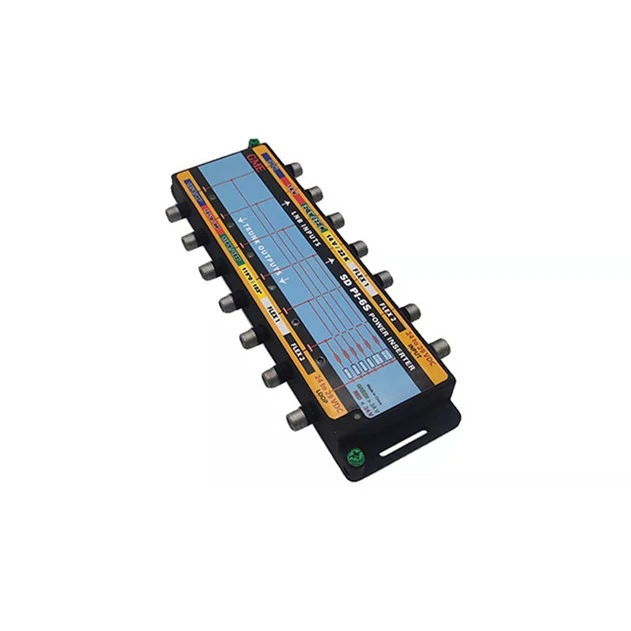

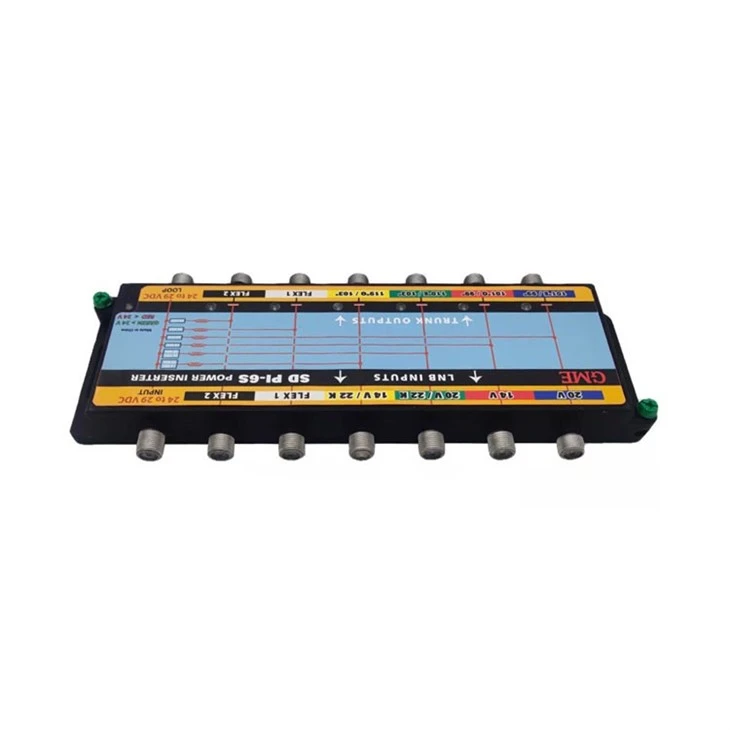

DirecTV Satellite Power Inserter Polarity Locker
Gerð SDPI6S knýr DIRECTV SL5 LNB, pólun læsir diskúttakunum fjórum og veitir tvö 20 V úttak til að knýja 95º LNB á DTV66E disknum og hugsanlega framtíðarskautun. Línuknúnir magnarar geta verið knúnir af kraftinnskotinu. Alls tveir amperar af DC eru fáanlegir frá skammhlaupsvarnuðum aflspenni.
Staðan
Merkin frá DIRECTV® (4) pólun SLSP-F SlimLine® diski með SL5 LNB, DTV66E 95º diski og mögulegri 6. pólun eru nauðsynleg fyrir marga rofa.
Lausn
Gerð SD PI-6S knýr DIRECTV® SL5 LNB, pólun læsir diskúttakunum fjórum og veitir 20 V FLEX1 og 13 V á FLEX2 inntak til að knýja 95º LNB á DTV66E disknum eða öðrum LNB.
Eiginleikar
◆ DIRECTV SL5 Ka/Ku bandbreidd 250 til 2150 MHz

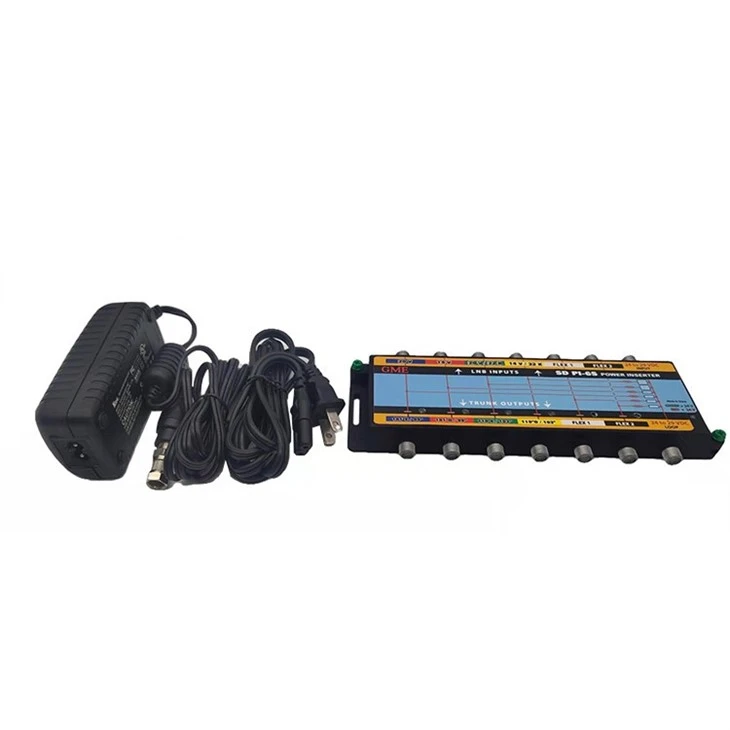

◆ Knúið af PI-29 eða PS242000A straumbreytum
◆ Knýr SL5, SL3 og Worldview LNBs
◆ Fyrirferðarlítið hulstur: 1 tommu SCTE F bil innanhúss
◆ Spennustigsmælir byggður í RAUÐU / GRÆNT
Forskrift
|
Upprunastaður: Guangdong, Kína |
|||
|
Gerðarnúmer: GDINS-001 (SD PI-6S) |
|||
|
HLUTI |
DÝMISKUR |
QCLIMIT |
PRÓFASKILYRÐI |
|
FREQ. SVIÐ |
|
|
250-2150 MHz |
|
INNSETNINGATAP |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
EINANGRUN |
|||
|
MILLI hafna |
-40dB |
-35dB MIN |
250-2150 MHz |
|
AFTUR TAP |
|
|
|
|
INPUT/OUTPUT |
-12dB |
-10dB MIN |
250-2150 MHz |
|
DC POWER LEGUR INNTAK |
|||
|
PORT#1 (20V 101 gráðu og 99 gráður) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 gráðu og 99 gráður) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 gráður og 103 gráður) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 gráður og 103 gráður) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
22KHz merkiseinkenni |
|||
|
FREQ |
|
22±4KHz |
|
|
VAKTHRING |
|
±50﹪ |
＜24,0 VDC |
|
STIG |
|
400mVp-p MIN |
＞24,0 VDC |
|
POWER LED LITUR |
|
RAUTT |
|
|
SAMsvarar: |
|
GRÆNT |
|
|
AFLVITI |
|
24V-29VDC |
AFLVITI |
|
INNSLAG |
|
100-240VAC / 50/60Hz |
ALLAR HAFNIR |
|
ÚTTAKA |
|
24VDC/2,08A |
ALLAR HAFNIR |
|
ÓHÆFNI |
|
75 OHM |
(6) SCTE inni F |
|
TENGI |
|
"F"TYPE KVINNA |
|
|
FJÖLDI INNTAK/ÚTTAKA PORTA |
|
|
|
Fyrirtækissnið

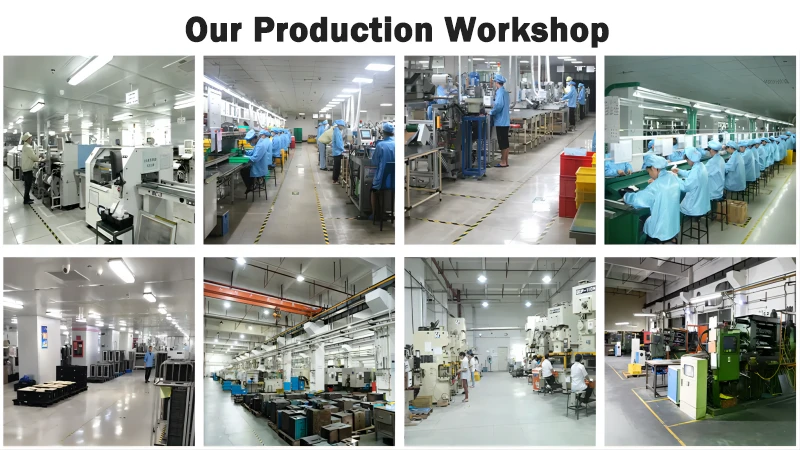

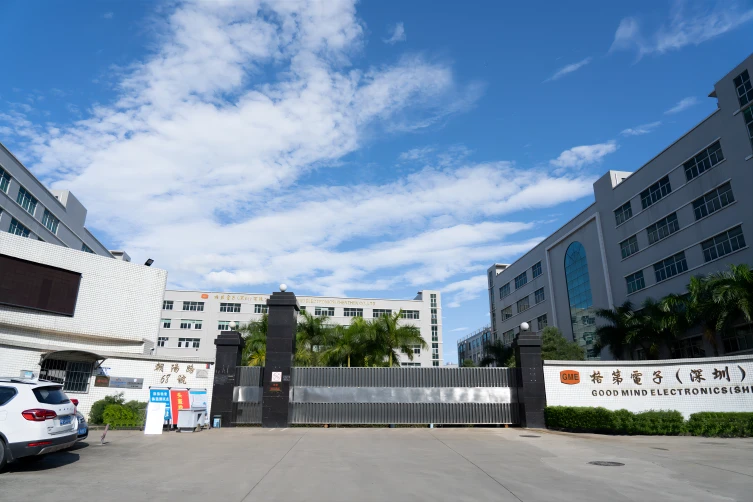

Goodmind Electronics (Shenzhen) Co., Ltd. var stofnað árið 1992 með skráð hlutafé 18 milljónir Bandaríkjadala. Eigin verksmiðja hennar er staðsett í Shenzhen og hefur meira en 1000 starfsmenn. Það er há-tæknifyrirtæki sem samþættir rannsóknir og þróun, framleiðslu, sölu og þjónustu. Fyrirtækið sérhæfir sig í faglegu framleiðslufyrirtæki fyrir loftnet / netsamskipti / Bluetooth / AV fylgihluti / snjallheimili / fylgihluti fyrir bíla. Verksmiðjan er lóðrétt samþætt. Verksmiðjan er með plastvinnslu, málmstimplun, sinksteypu, SMT, DIP og samsetningarmiðstöð. Fyrirtækið hefur sterkan fjárhagslegan styrk, fagmannlegt rannsóknar- og þróunarteymi, framúrskarandi framleiðslubúnað og sléttan framleiðslu og leggur metnað sinn í að búa til hágæða vörur fyrir viðskiptavini.
Hvernig virkar Satellite Power Inserter?
Satellite Power Inserter er tengt á milli gervihnattamóttakarans og gervihnattadisksins. Það tekur við afl frá gervihnattamóttakara í gegnum kóax snúru og sendir síðan þetta afl til LNB í gegnum sömu snúru. Þessi kraftur er nauðsynlegur fyrir LNB til að magna og umbreyta mótteknum gervihnattamerkjum í nothæft form fyrir móttakarann.
Hver er tilgangurinn með gervihnattaafli?
Megintilgangur gervihnattaaflsins er að veita raforku til LNB, sem er nauðsynlegt til að það geti starfað. Án aflsins sem innsetningartækið veitir, myndi LNB ekki geta magnað veik merki sem berast frá gervihnattadisknum.
Hvernig set ég upp gervihnattastrauminn?
Uppsetning á gervihnattaaflgjafa er venjulega einföld. Fyrst skaltu aftengja kóaxsnúruna frá gervihnattamóttakaranum. Tengdu síðan annan enda kóaxsnúrunnar við inntaksgátt innsetningartækisins og hinn endann við úttakstengi innsetningartækisins sem er merktur "til LNB" eða álíka. Að lokum skaltu tengja rafmagnsinnstunguna við rafmagnsinnstungu og ganga úr skugga um að rafmagnsinnstungan fái rafmagn.
Algengar spurningar
Sp.: Get ég notað hvaða gervihnattastrauminn sem er með gervihnattakerfinu mínu?
A: Það er nauðsynlegt að nota gervihnattastrauminnsetningartæki sem er samhæft við gervihnattakerfið þitt og LNB. Gakktu úr skugga um að innsetningartækið veiti rétta spennu og straum sem LNB-inn þinn krefst, þar sem notkun á ósamhæfu innsetningartæki gæti skemmt LNB-tækið eða leitt til lélegra merkjagæða.
Sp.: Er hægt að nota gervihnattastrauminnsetningartæki utandyra?
A: Þó að gervihnattaaflinnsetningartæki séu venjulega hönnuð til notkunar innanhúss, þá eru til veðurþolnar gerðir sem hægt er að nota utandyra. Ef þú þarft að setja innsetningartækið upp utandyra skaltu ganga úr skugga um að þú notir veðurþolið girðing eða hlíf til að verja það fyrir veðri og koma í veg fyrir vatnsskemmdir.
Sp.: Hvar get ég keypt gervihnattaaflinnsetningartæki?
A: Hægt er að kaupa gervihnattaaflinnsetningar frá ýmsum raftækjasölum, netverslunum og birgjum gervihnattabúnaðar. Vertu viss um að velja virtan seljanda og sannreyna að innsetningartækið sé samhæft við gervihnattakerfið þitt áður en þú kaupir.
