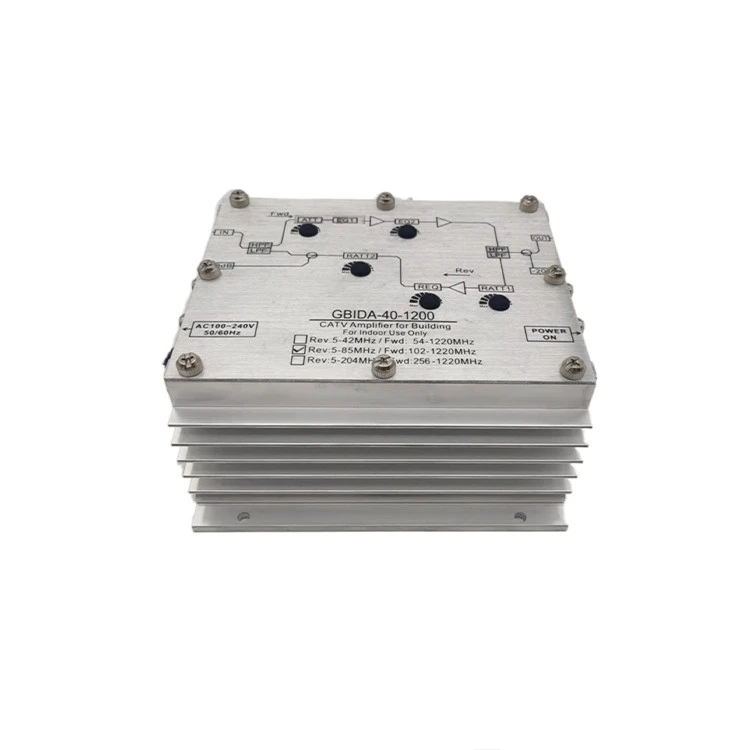

Lýsing

1,2G magnari GME er lítill-kostnaður, hár-áreiðanleiki, fyrirferðarlítill magnari. Það hefur breidd bandbreidd og úttaksgetu á háu / háum halla sem skilar áreiðanlegum afköstum sem styður DOCSIS 3.1 tíðni upp í 1,22GHz. Einstök hönnun býður upp á stillingar fyrir 42 eða 85 eða 204MHz andstreymis bandbreiddarkröfur.

Magnaraforritin fyrir háþróaða HFC netuppsetningar innandyra í fjölbýlishúsum, hótelum, skólum, sjúkrahúsum ..., með miklar kröfur um RF mögnun. Hannaður með miklum ávinningi er hægt að festa þennan magnara beint á vegg með auknum hitaleiðni og lítilli orkunotkun.

Þessi CATV magnari til byggingar notar nýjustu 1,22GHz GaAs Push Pull tækniútgáfurnar sem veita framúrskarandi röskunafköst og lágan hávaða.

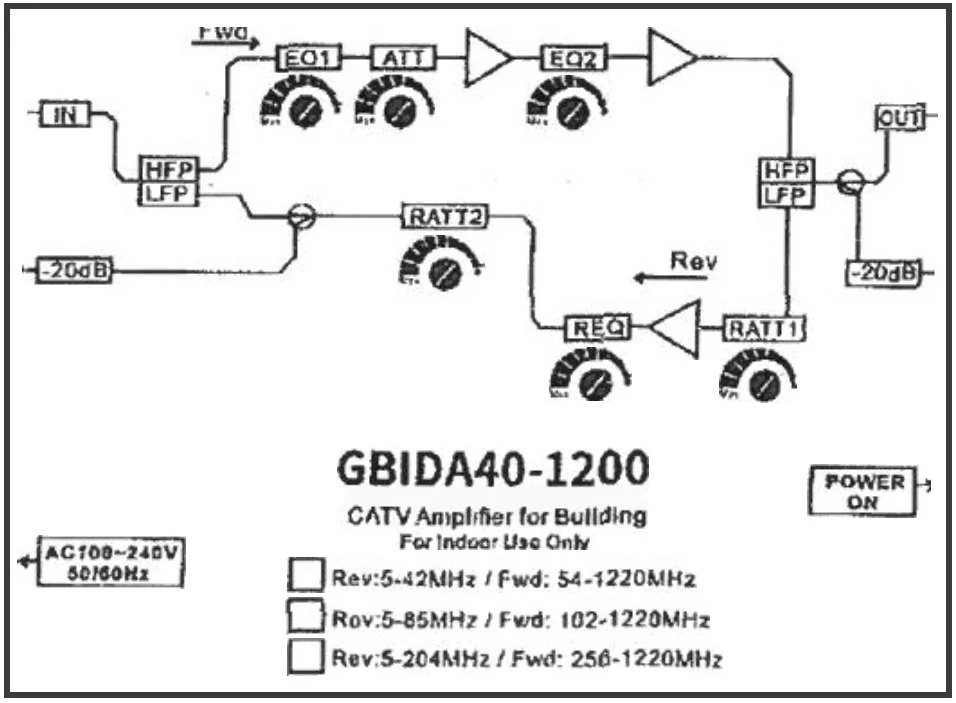

Tæknivænar stýringar eru með breytilegum dempum og tónjafnara sem auðvelda meiri sveigjanleika þegar stillt er á magnarann. Innri aflgjafinn tekur við innspennu frá 100-240V á tíðnum 50 eða 60Hz án aðlögunar.

38dB framávið, 27dB afturábak.
Gerir mikla framsenda bandbreidd allt að 1220 MHz
42/54, 85/102, 204/256MHz í boði tvíhliða síuvalkostir.

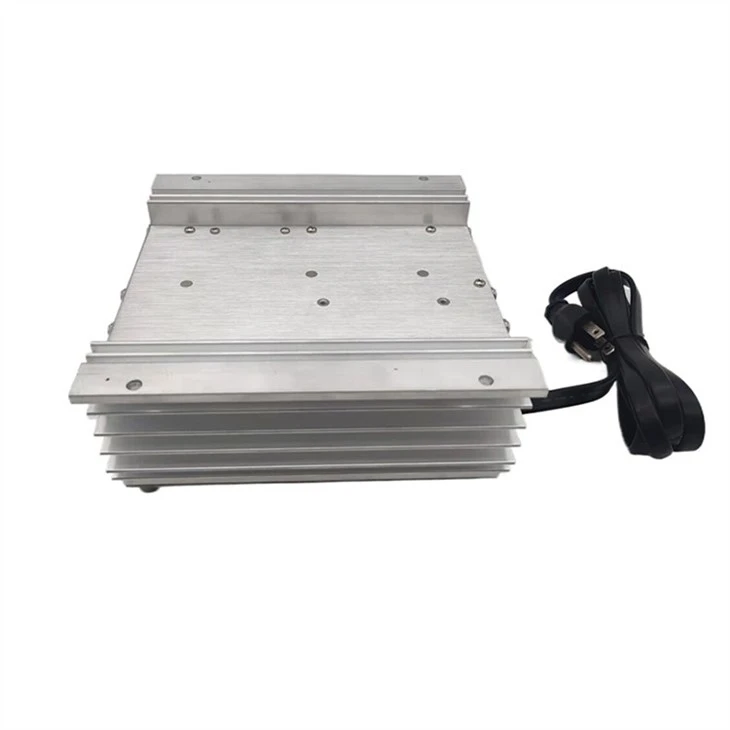

Ál undirvagn veitir framúrskarandi hitaleiðni.
Breytileg deyfingar og tónjafnarar.
-20dB ytri inpuVoutput prófunarpunktar.
Yfirspennuvarið allt að 6kV/3kA á IN/OUT tengi.
100-240VAC innra rofi.

Forskrift

Upprunastaður: Guangdong, Kína
Gerðarnúmer: GDAMP-044 (GBIDA-40-1200-85)
Parameter	Áfram	Öfugt	Einingar	Skýringar
Bandbreidd	54/102/256-1220	5-42/85/204	MHz
Hagnaður	38	27	dB
Flatleiki	±1	±0.75	dB
Tap á skilum	-14	-16	dB
RF prófunarstaður	-20±1	-20±1	dB	inn/út
Stýrisvið tónjafnara	0-18	0-18	dB
Deyfingarstýringarsvið	0-20	0-20	dB
Viðmiðunarúttaksstig	48	46	dBmv
CTB	-66		dBc	33/48 dBmv (15dB halla 54/1220MHz) úttaksstig, 79 NTSC rásir, stafræn við -6dB frá 550MHz upp í 1,2GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Hum mótun	-65	-72	dBc
Hávaðamynd	6	6	dB
Hópseinkun	Minna en eða jafnt og 35 (3,58MHz span)	Minna en eða jafnt og 35 (3,58MHz span)	nsec
Bylgjur standast	6KV, 3KA			Inn/út höfn
Rafmagns millistykki	Inntak 100-240 50-60Hz	Úttak 24 VDC 1A
