Lýsing

54 til 2150 MHz DBS, OTA, CATV línuknúinn magnari með 14 dB áframaukningu og óvirku undirbandsskilum.

ÁSTAND

DBS og CATV eða Over The Air merki eru nauðsynleg á mörgum stöðum tengdum með coax snúru.

LAUSN

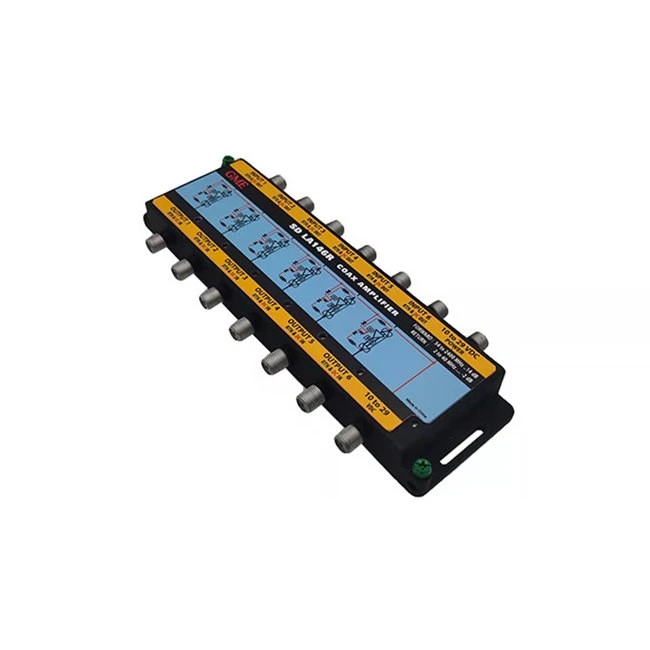

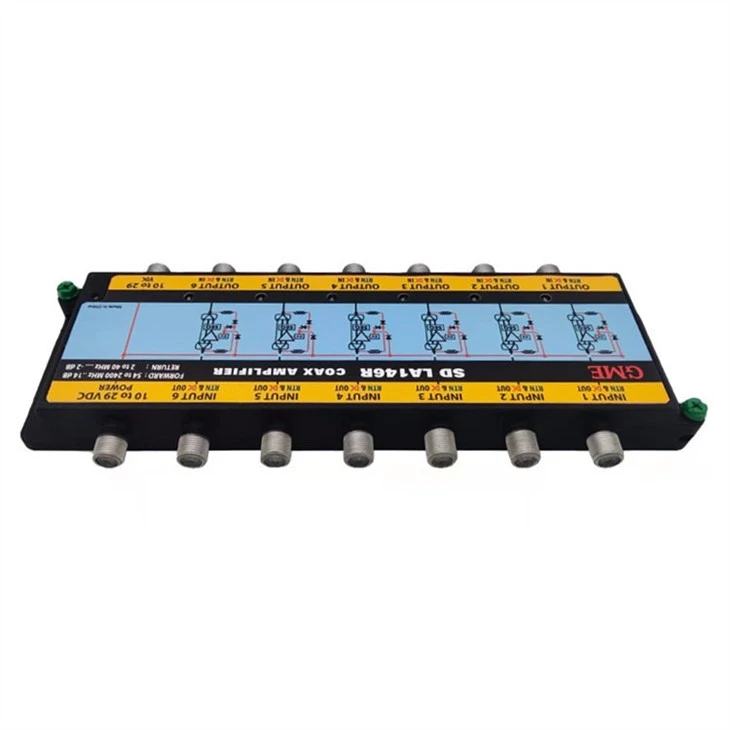

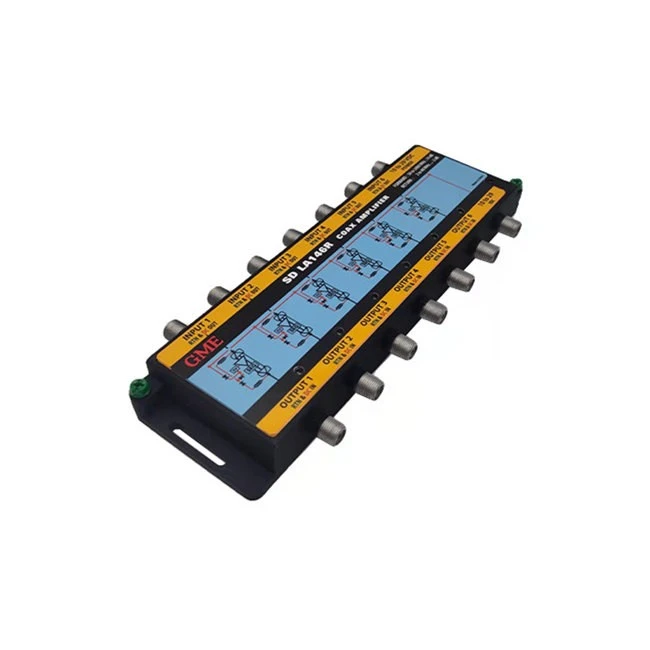

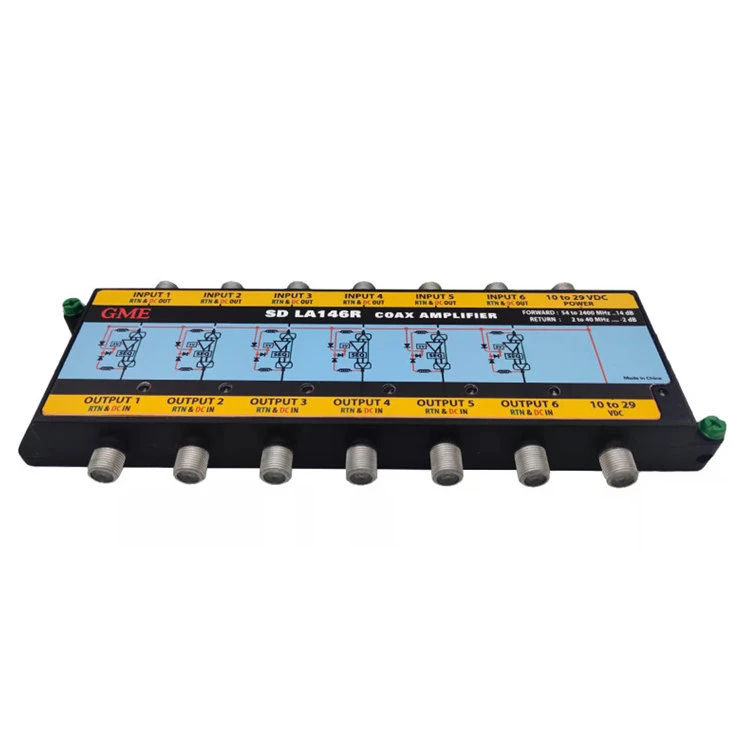

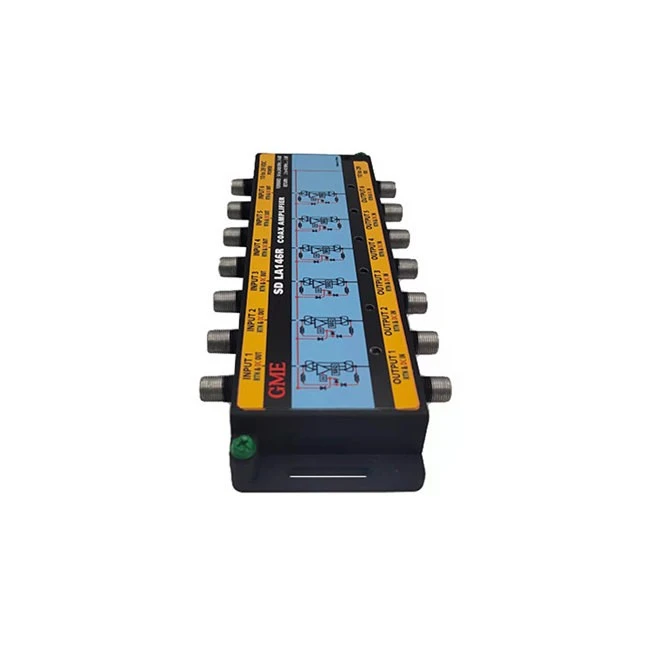

Gerð LA146R 6 inntaks coax magnari með afturslóð má vera knúinn með coax línu frá hverju RF úttakstengi. Gerð LA146R-T inniheldur utanaðkomandi aflgjafa til að knýja beint. Orkusparandi eiginleiki gerir magnaranum kleift að virka á skilvirkan hátt við 12 til 29 volt.

Forskrift

Upprunastaður: Guangdong, Kína
Gerðarnúmer: GDAMP-038 (LA146R)
Atriði	Min	Týp	Hámark	Eining	Ástand
Fjöldi inntak		6			SAT 1 til SAT 6
Fjöldi útganga		6			OUT 1 til OUT 6
Inntakstíðnisvið	250		2150	MHz
Hagnaður á 2150	13		15	dB
Halli 250 til 2150 MHz	3	4	5	dB
Nafnviðnám		75		Ω
Skilatap (inntak og úttak)			-10	dB	250 – 2150 MHz
Einangrun	30			dB	Með merki beitt á hvaða inntak sem er og úttakið sem viðmiðun; einangrun mæld á öllum öðrum úttakum verður meiri en 30 dBc frá 250 til 2150 MHz.
KRAFTUR
Aflgjafar					Tvær 20 Volt 1 A veitur
Spenna sett á úttakstengurnar	10		28	Vdc	Hver einstakur magnari mun starfa samkvæmt forskrift þegar spenna er sett á hvern magnara úttakstengi og mun vera það til staðar á inntakstenginu mínus díóðafalli
Spenna í inntakstengi	10		28	Vdc	Hver einstakur magnari mun starfa samkvæmt forskrift þegar spenna er sett á inntakstengið. Spenna mun ekki birtast við úttakstengið.
20 Volt sett á DC LNB tengi		20			Þessi spenna mun knýja alla sex magnarana og 20 voltin verða til staðar við inntakstengi hvers magnara. Engin spenna verður til staðar við úttakstengið.
20 Volt sett á DC AMP tengi					Þessi spenna mun knýja alla sex magnarana. Engin spenna verður á inntakinu eða útgangi magnaranna
20 Volt sett á DC LNB tengi		20		Vdc	20 volt sem borið er á DCLNB tengið mun fara í gegnum DC tengið
DC AMP tengi til DC tengi straumur	1.5			A
Hámarksspenna			28	Vdc	Verður að lifa af þegar það er notað á einhverja eða allar hafnir í minna en eða jafnt og 24 klukkustundir.
DC Current Pass Range	0		1.5	A
DC mótstöðu			0.2	Óhm	Á ekki við um kapal
DC spennufall			0.4	Vdc	Á ekki við um kapal
DiSEq
DiSEqC tíðnisvið	17.6	22	26.4	kHz	Verður að standast án niðurbrots eða röskunar.
DiSEqC tíðnisvið	17.6	22	26.4	kHz	Vísaðu til Eutelsat DiSEqC 2.0 Spec.
Viðnám DiSEqC tækis	1000			Ω	Viðnám sem tækið sýnir með tilliti til jarðar. Yfir DiSEqC tíðnisviðið
DiSEqC í gegnum viðnám			1	Ω	Viðnám sem tækið hefur í gegnum leiðina. Yfir DiSEqC tíðnisviðið.
ETC stjórnunarorð fyrir 13/18 skipti					Verður að standast án niðurbrots eða röskunar. Tilvist þeirra má ekki hafa áhrif á frammistöðu RF.
ETC stjórnunarorð fyrir 13/18 skipti					Vísaðu til EchoStar 13/18 Switch Box Function Spec.
